明胶的分类以及用途

    明胶是一种从动物的结缔或表皮组织中的胶原部分水解出来的蛋白质。它具有许多优良的物理及化学性质，如形成可逆性凝胶、黏结性、表面活性等，在食品工业中广泛地用作胶冻、乳化剂、稳定剂、黏合剂和澄清剂等。

一、明胶的作用

    明胶是一种生物大分子，故具有高分子的一些性质，将干燥的明胶置于适量的水中时，首先看到它们的外层慢慢地胀大起来，随着时间的推延，胀大现象逐步向内层发展，这种现象称之为“溶胀”，通俗也称为“膨胀”。膨胀后的明胶加温至35 oC以上就会与水形成均匀的溶液。简言之商品胶首先在冷水中浸泡膨胀60分钟，然后在80 oC以下水浴中熔化。（温度过高会破坏黏度）

二、明胶的适用范围

    食品工业：肉制品、肉馅、冻汁肉、奶糖、果汁软糖、牛轧糖、太妃糖、冰淇淋、酸乳制品、啤酒澄清等

    制药工业：胶囊、药品黏结剂、药品糖衣、明胶海绵等

    其他工业：家具行业、纱布行业、印刷行业、胶带纸行业、火柴行业等

    食用明胶是一种应用非常广泛的食品添加剂，肉冻、果冻、糖果、香肠、粉丝、罐头、冰淇淋、方便面等在生产时都使用了明胶，它起到的是粘合的作用。因为应用广泛，所以国家对食用和医用明胶的制造有着严格地规定，必须要用新鲜的、经过严格检疫的、没有经过任何化学处理的动物骨骼或原皮加工，而且必须用全封闭的流水线进行烘干和粉碎

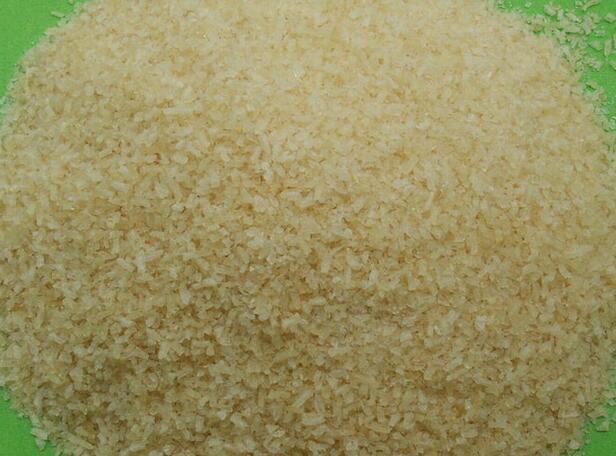

    药用明胶是选用动物皮、骨经复杂的理化处理制得的无脂肪高蛋白易被人体吸收的高级胶品。具有粘度高、冻力高、易凝冻等物理特点。外观为淡黄色至黄色细粒,应保持干燥、洁净、均匀,无夹杂物。应通过孔径4mm标准筛网。主要用于软硬胶囊 、止血海绵、片剂糖衣的原材料.

    食用明胶为淡黄色至黄色细粒,应保持干燥、洁净、均匀,无夹杂物.含有18种氨基酸和90%的胶原蛋白,富保健美容效果,具有优良的胶体保护性、表面活性、粘稠性、成膜性、悬乳性、缓冲性、浸润性、稳定性和水易溶性,肉皮冻精、肉食罐头、果冻、糖果、果奶、奶粉、香肠、火腿、粉丝、雪糕、蛋糕、酒类澄清、方便面、生物制品、保健食品、营养基等食品行业.

    工业明胶为淡黄色或棕色的细粒。主要用于纸钞涂质、砂布砂纸、布轮抛光、火柴、墨、橡胶填料、热溶胶粉、工艺品粘贴、木器家俱、铭牌标牌、皮革上光、染织上浆、冶炼镀液、化妆发胶等行业.

原料都是一样的

   明胶在医药商店,化工店有卖

    明胶在《本草逢原》中系指用黄牛皮经熬制成的胶，即黄明胶属上述胶剂之列。目前明胶不但采用牛皮，更多的是采用猪皮等为原料经提取制得的制品。明胶是胶原蛋白通过水解而制成的。胶原蛋白（简称胶原）是动物的皮、骨中最重要的蛋白质组分，如存在于真皮结缔组织胶原纤维中的胶原约占干燥真皮的98%。动物胶特别是明胶的用途极为广泛，目前我国已有三、四十个行业用明胶作配套的原材料。在医药方面的应用亦相当广泛，就药物制剂而言，明胶是胶囊、胶丸、“微囊”、明胶代用血浆、明胶海绵的主要原料；另外，栓剂、片剂、延效制剂等辅料亦常用明胶。这些剂型已经成为中药常用剂型，因此在中药制剂中经常应用明胶，故有必要学习掌握明胶的性质和制法等知识与技术，同时也从一定意义上讲，给中药胶剂的改进提供直接参考。在这里还要指出，中西医均认为明胶有其特有的药效，中医视明胶（黄明胶）为止诸般失血之药也。固气敛脱与阿胶仿佛通用，但其性平补，宜于虚热者也；如散痈肿，调脓止痛，护膜生肌，则又迈于阿胶一筹也；西医也应用明胶做血浆代用品，而且分子量为12500～25000的明胶的氧化聚合物或其他明胶衍生物，它们都没有明显的毒性和抗原性。由于其来源广泛，制法简单，成本低廉，又有一定抗休克疗效，所以不失为有价值的血浆代用品。60年代瑞士已将明胶列为重要的军事储备物质。因此明胶既是制剂的良好辅料，也是一种重要的药品。

明胶的制法：

    明胶的生产方法有四种：即碱法、酸法、盐碱法和酶法等，国内外普遍采用的是碱法生产。现将制备工艺过程叙述如下：

    原料整理：将不同品种的原料进行分类整理，如牛皮与猪皮；湿皮与干皮等应分开，拣出不合规格的皮另行处理。带毛皮可用5%石灰乳或0.5～l%的硫化溶液浸泡，将毛脱去。鲜猪皮的脂肪层应刮去。干皮要泡在清水中浸软。

    石灰水预浸：将整理好的皮原料放人1%左右的石灰水中浸渍1～2d，然后切成小块。

    水力除污：将皮块与水连续地加入水力除脂机内，利用水力的冲击作用和高速铁锤的机械作用，清洗除脂肪和污物。

    石灰水浸渍：将去脂的皮块放入浸渍池中，用2～4%的石灰水（比重1．015～1．035）浸渍。湿皮与水的比例为1：3～4，pH值为12．0～12．5。温度最好在15℃，时间为15-90d。气温高时石灰水浓度可低些，气温低时其浓度可增大。此工序称“发皮”；是明胶生产的关键工序之一。

    洗涤中和：待皮块膨胀后，捞出用水充分洗涤，经过多次洗涤，最后pH为9．0～9．5。 洗涤后，用酸中和剩余的石灰，先加水使原料浸没，在不断搅拌下，用6mol/LHOCI调节pH，为2.5-3.5。每隔一定时间加酸调整一次pH值，8h后可不再加酸使其平衡，共需12～16 h才能完成。中和后，排出废酸水，在充分搅拌下用水洗净，一般需8～12 h内完成。

    熬胶浓缩：先在胶锅内放入热水，然后将原料倒入，注意不使粘结成团，同时缓慢升温至55～65℃，热浸6～8h后放出胶汁；再向锅内加入热水，使水温较前次提高5～100C继续熬胶，依此类推，进行多次，每次温度也相应地逐步升高，最后一次可以煮沸。

    将所得稀胶汁在600C左右用过滤棉、活性炭或硅藻土等作助滤剂，以板框式压滤机过滤，得澄清胶液，胶液再用离心机分离，进一步除去油脂等杂质。

    再将稀胶液放入减压浓缩罐中，控制温度65～700C进行蒸发浓缩，当胶液变浓时，可改为60～650C继续减压浓缩。根据胶液质量和干燥设备条件掌握胶液浓缩的浓度，如用冷热风空调干燥时，胶液浓缩到比     重1．050～1．080（500C）含胶量为23～33%即可。

    凝胶干燥，经浓缩的胶液，乘热加入一定量的过氧化氢、亚硫酸或尼泊金，即漂白又防腐。将浓胶液放人金属盘或模型中冷却，待完全胶凝生成胶胨后，取出切成适当大小的薄片或碎块，以冷热风干燥至凝胶水分为10～12%时，再经粉碎即为成品。亦有不经切胶，而将浓胶液滴于滚筒后，干燥即得半圆球形胶粒

资讯来源：扬州化工 扬州领航化工有限公司
